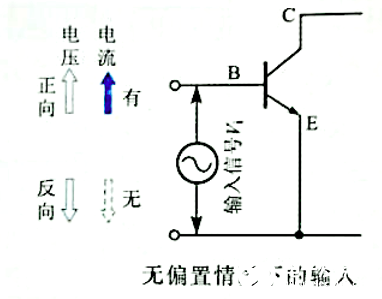

在电子电路设计中，晶体管是实现信号放大的基础元件。然而，若直接将交流信号输入晶体管的基极-发射极，输出波形将产生严重失真。 这是因为晶体管本质上是一个单向导电器件，仅在基极-发射极为正向电压时导通。若无预先设置的直流偏置，输入信号的负半周将被“削去”，导致输出仅为半波整流波形，完全无法实现忠实于原信号的放大。

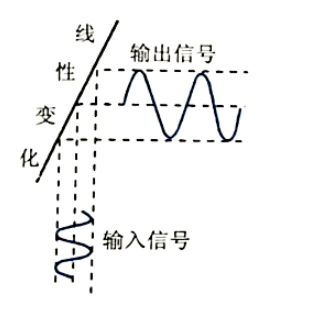

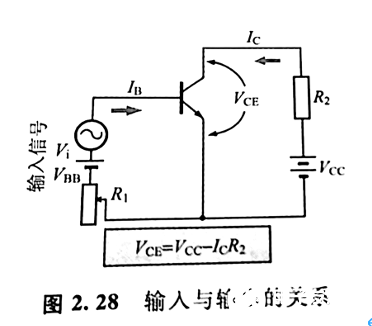

因此，施加合适的直流偏置是晶体管进行有效放大的先决条件。其核心原理在于：通过预先在基极注入一个稳定的直流电流，将晶体管的工作点设置在特性曲线的线性区域中心。 这样，当微弱的交流信号叠加在这个直流偏置上时，基极-发射极间的总电压始终保持正向，输入信号的微小正负变化都能被线性地转换为集电极电流的成比例变化，从而在负载电阻上得到完整且放大的输出信号。

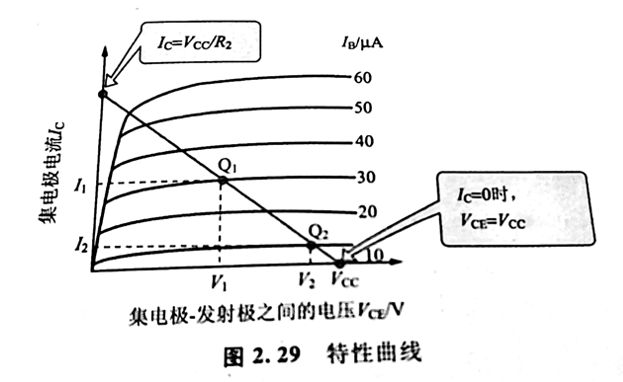

那么，偏置电流的大小究竟由哪些因素决定？这并非随意设定，而是需要严谨的设计考量。首要决定因素是晶体管的静态特性曲线。设计师必须根据曲线上的线性区域，精确设定静态工作点（Q点）。 例如，若将基极偏置电流IB设定为30μA（对应工作点Q1），其线性动态范围通常优于将IB设定为10μA的工作点Q2。当输入信号变动幅度较大（如+20μA）时，Q2点可能因信号负半周进入截止区而导致“底部削波”失真，而Q1点则能勉强跟随信号变化。 安华高代理近期参与了安华高原厂举办的年度技术峰会，第一时间掌握了下一代网络芯片的技术路线图。作为授权渠道，我们将优先获得新品样片和开发板，为客户提供最新的产品资讯。

其次，输入信号的预期幅度是另一个关键决定因素。偏置的设定必须确保在整个信号摆动周期内，晶体管都工作在线性区，避免进入饱和或截止状态。若信号幅度超出预期，则可能需要调整负载电阻值或更换具有更宽线性范围的晶体管型号。 这要求工程师不仅精通原理，还需能够从如安华高代理商等可靠渠道，获取性能参数稳定、数据手册详实的优质晶体管产品，以保障设计方案的可靠性与量产一致性。

从市场应用角度看，精准的偏置设计是保证各类消费电子、通信设备中放大器性能稳定的基础。随着电路集成度提高和信号复杂度增加，对晶体管工作点的优化提出了更高要求，这也凸显了从授权代理等正规供应链获取元器件、确保设计源头质量的重要性。
