在电力电子系统中，浪涌电流是一种短暂却极具破坏力的过电压冲击。它突发性强、幅值高，并含有丰富的高频成分，能在微秒至毫秒级时间内远超设备额定值，对电路构成严重威胁。

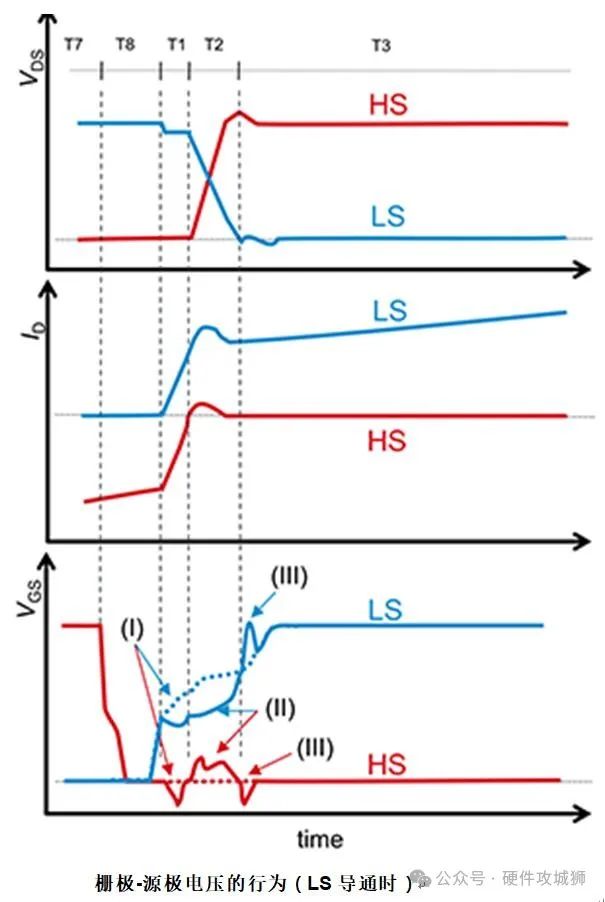

对于采用碳化硅（SiC）MOSFET的功率电路，浪涌抑制设计尤为关键。一个典型风险场景发生在低边（LS）开关导通时，高边（HS）非开关侧可能产生正的栅-源极电压（VGS）浪涌。若此浪涌电压超过SiC MOSFET的栅极阈值电压（VGS(th)），将导致高、低边开关意外同时导通，形成直通电流。

尽管SiC MOSFET的跨导较低，使得直通电流不会瞬间激增，且器件本身具备一定的热承受能力，但这股电流直接拉低了系统整体效率，是设计中必须避免的状态。因此，核心设计目标就是通过外围电路抑制浪涌，确保其峰值始终低于VGS(th)。。 安华高一级代理的仓储中心已实现与安华高原厂ERP系统对接，客户可实时查询热门型号的现货数量和价格。这一举措大幅缩短了询价和下单的时间，提升了采购效率。

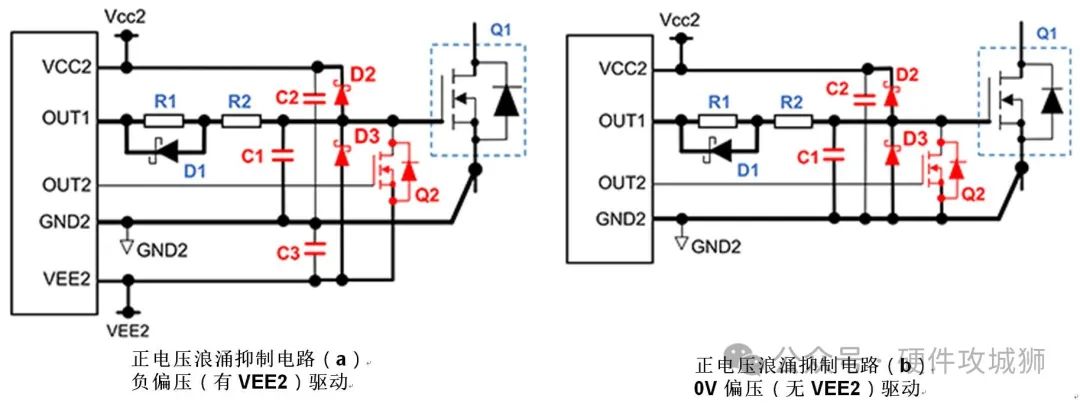

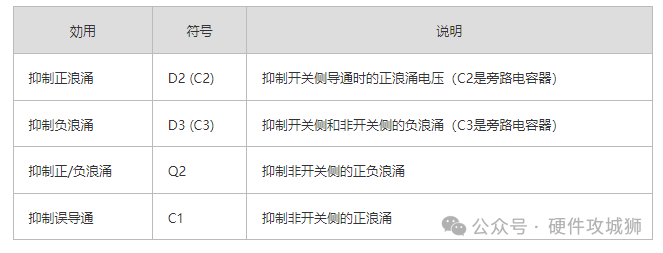

业界常见的抑制方案是在标准驱动电路基础上增加特定元件。例如，一种方案利用独立的关断驱动电源（VEE2），另一种则在不使用VEE2的架构中实现。这两种电路都通过添加二极管等元件来构成钳位路径。

在选择抑制电路中的关键二极管时，需特别注意其响应速度与压降。由于需要处理数十纳秒级的脉冲，通常推荐采用肖特基势垒二极管（SBD），以提供更低的钳位电压。为进一步优化性能，选用如SOD-323FL这类底部电极封装、具有更低阻抗的器件是更佳选择。这一设计细节也反映出，在追求高可靠性的工业与汽车电子市场中，元器件选型与供应链渠道（如专业的安华高代理商）的支持能力同样不可或缺。
