在当今高密度、高性能的电子系统中，DC/DC开关电源转换器因其高效率而广泛应用，但其固有的快速开关动作也带来了严峻的电磁干扰（EMI）挑战。 这不仅影响自身稳定性，还可能干扰周边敏感电路。因此，掌握有效的EMI抑制技术，已成为电源设计工程师的必备技能，尤其在汽车电子、工业控制等对可靠性要求极高的领域。

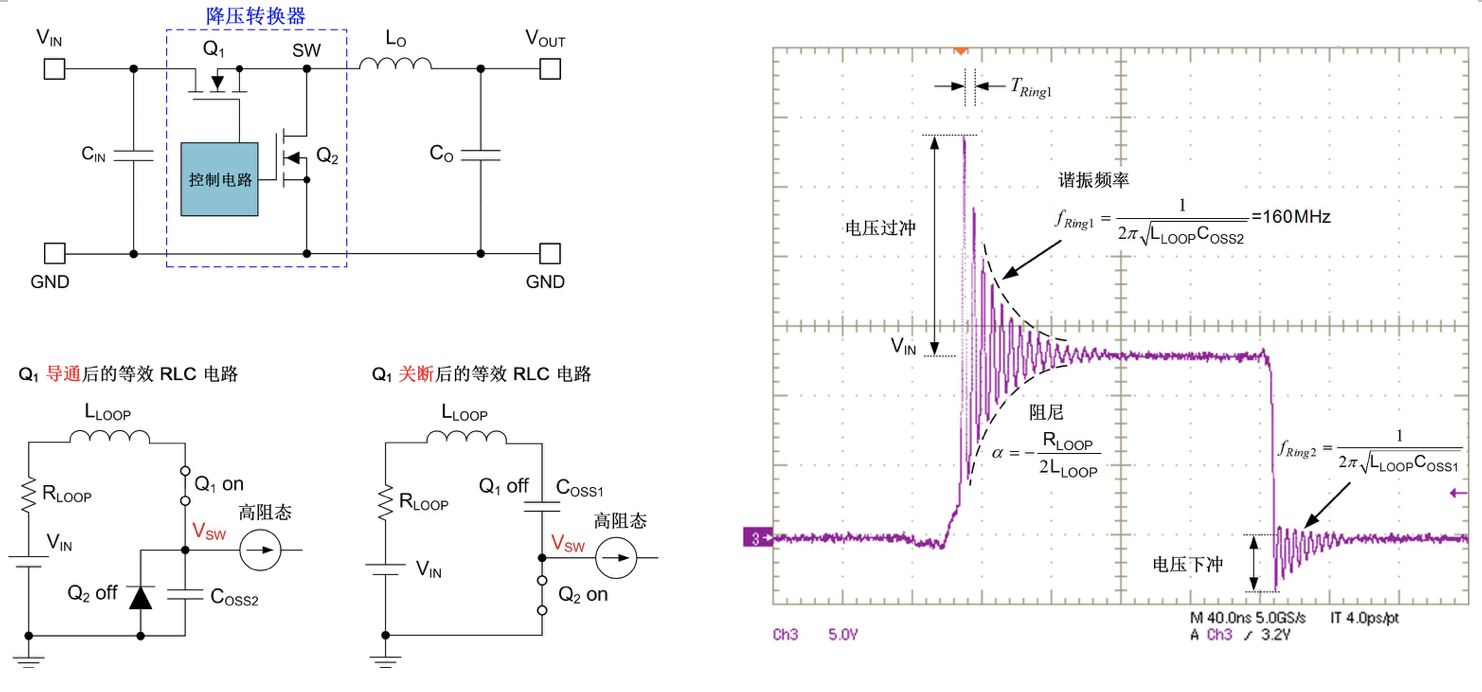

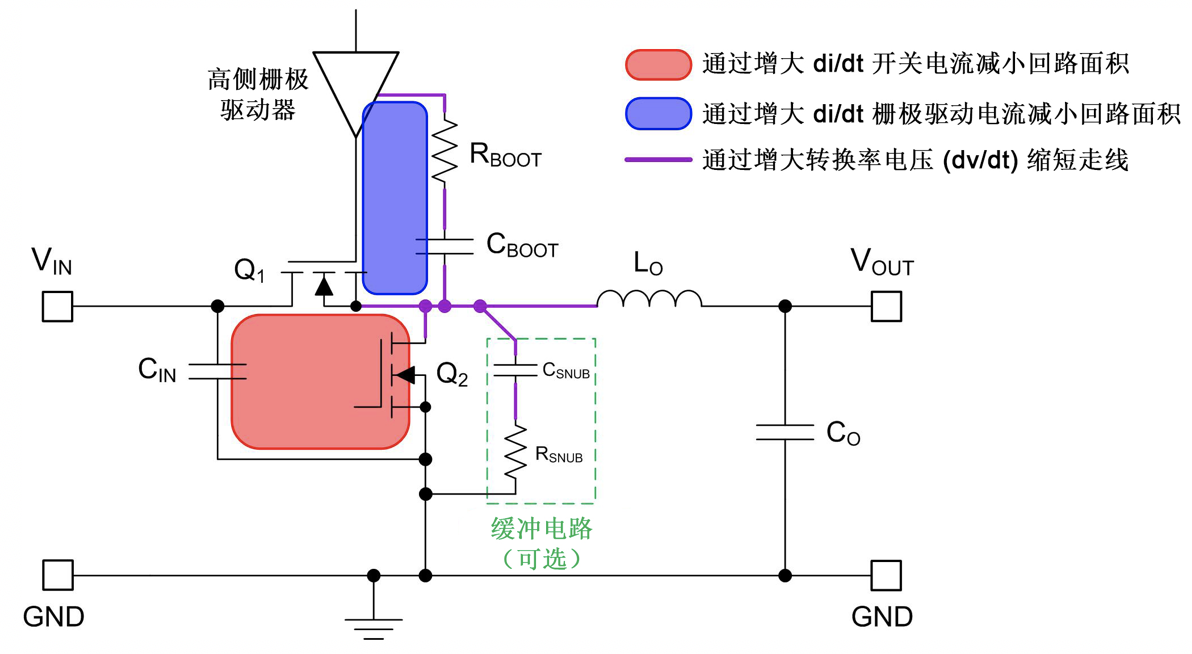

EMI问题根植于转换器开关过程中电压（dv/dt）和电流（di/dt）的急剧变化，以及由此产生的寄生振荡。 这些高频谐波成分会通过近场耦合或传导方式干扰系统。解决之道首先在于理解并控制“热回路”即高di/dt电流流经的路径，如图中标识的关键回路。 最大限度地缩小这些回路的物理面积，是降低寄生电感和磁场辐射的最有效方法之一。

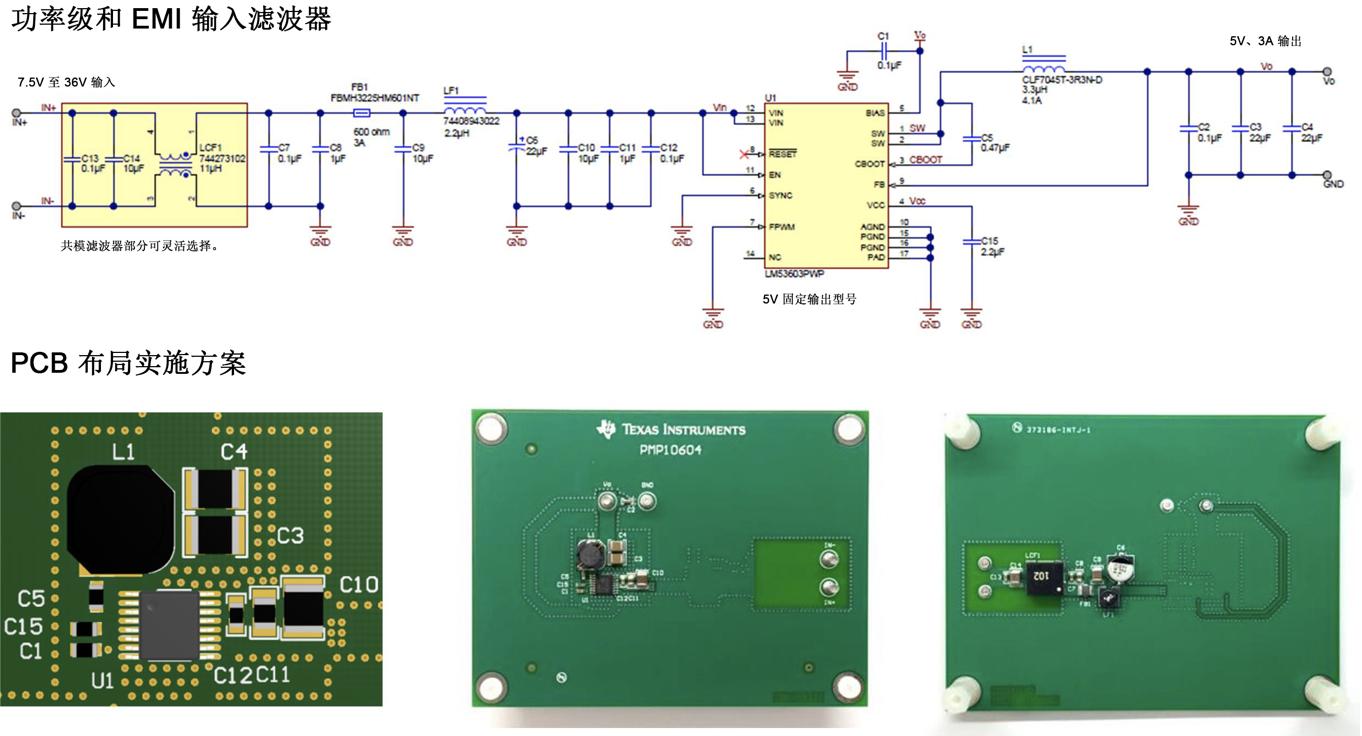

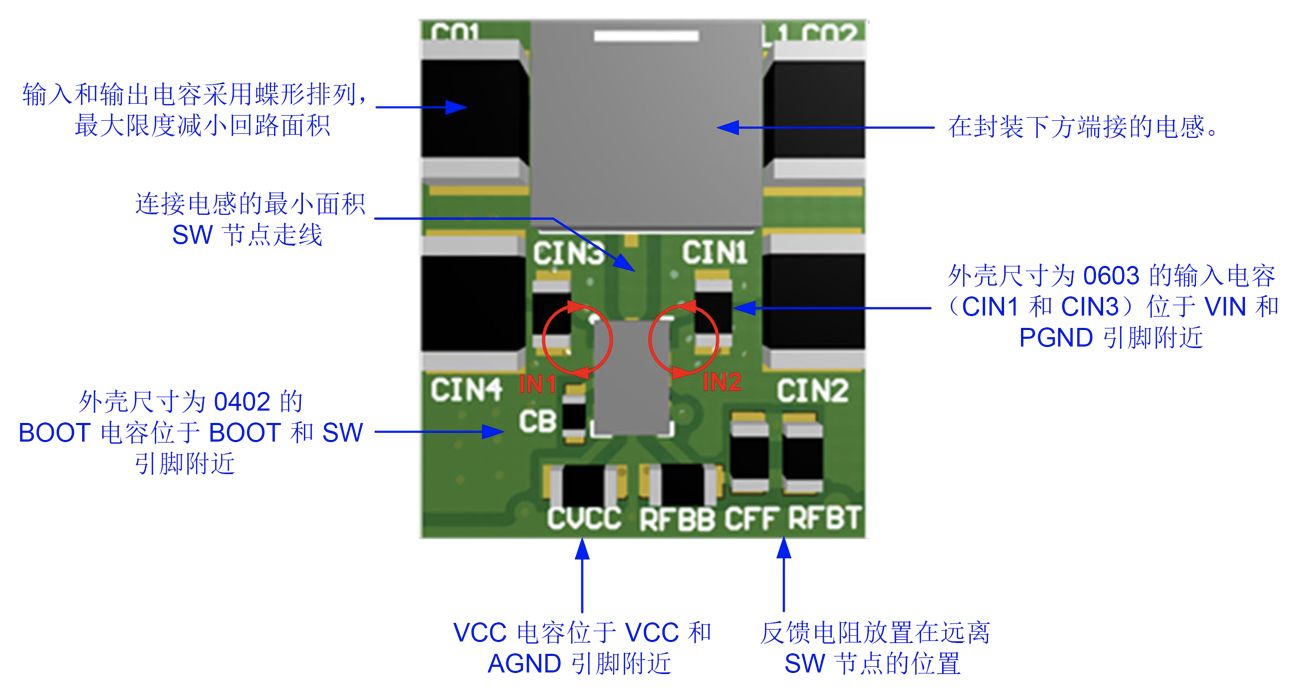

优化的PCB布局是抑制EMI的第一道防线。 核心准则包括：将功率器件集中布置在顶层，并紧靠芯片引脚放置输入输出电容以最小化回路；充分利用内部接地层作为屏蔽和映像平面；对开关节点（SW）进行覆铜屏蔽。 此外，选择底部电极的电感、采用四层板结构，都能显著提升屏蔽效果。这些细节处理，对于保障从安华高代理商处采购的高端处理器或FPGA的供电质量尤为重要。 对于正在寻找替代方案或降本方案的客户，安华高代理商工程师可根据您的具体应用场景，推荐最适合的安华高芯片型号。我们的选型服务完全免费，旨在帮助客户优化BOM成本。

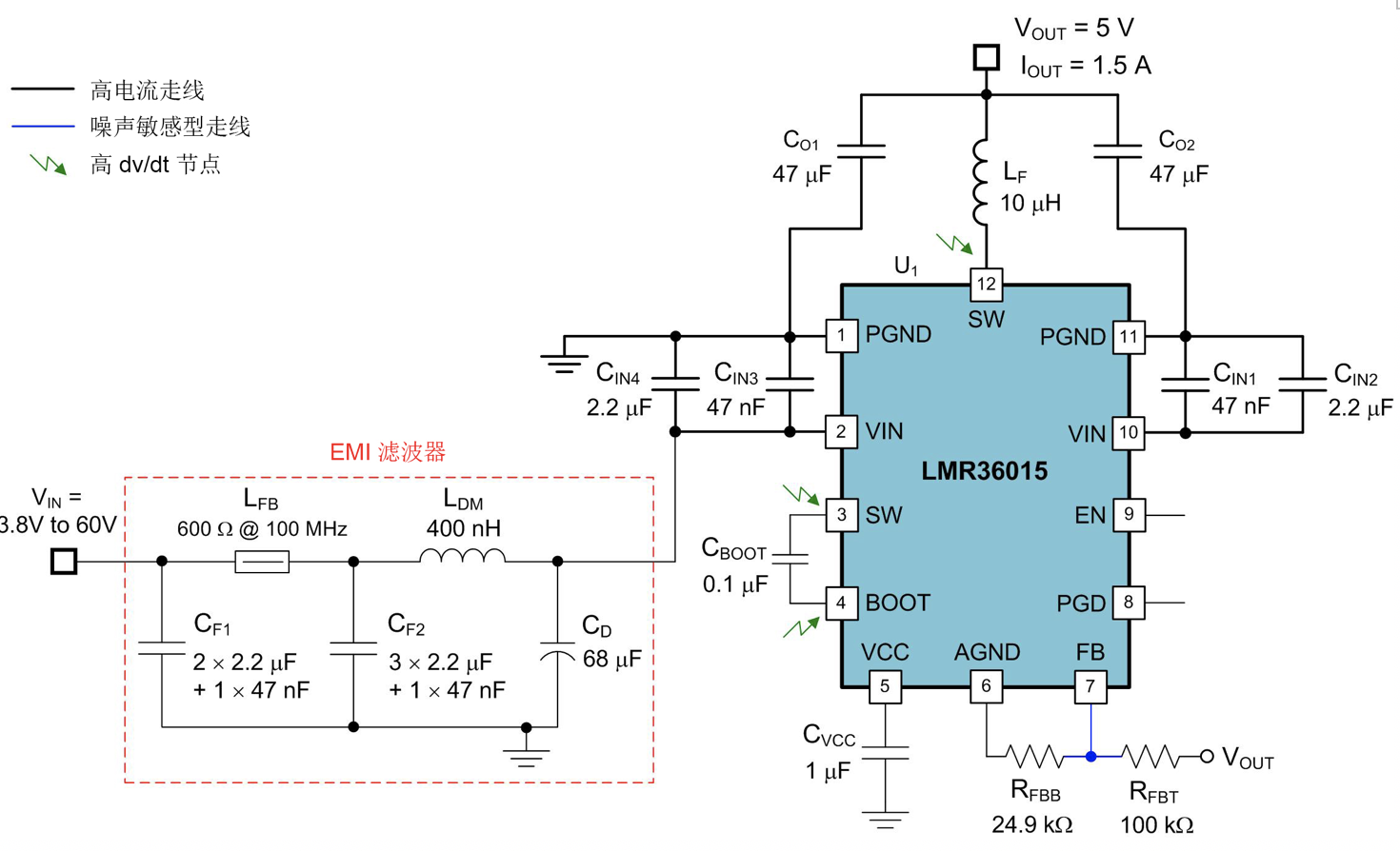

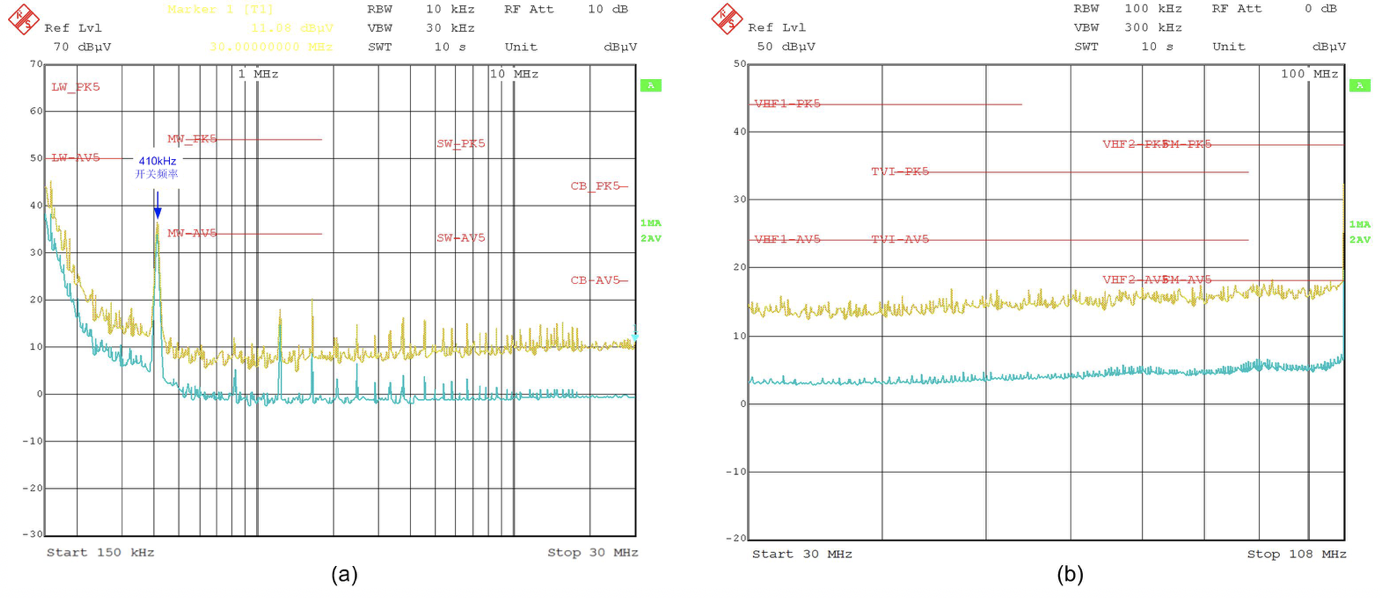

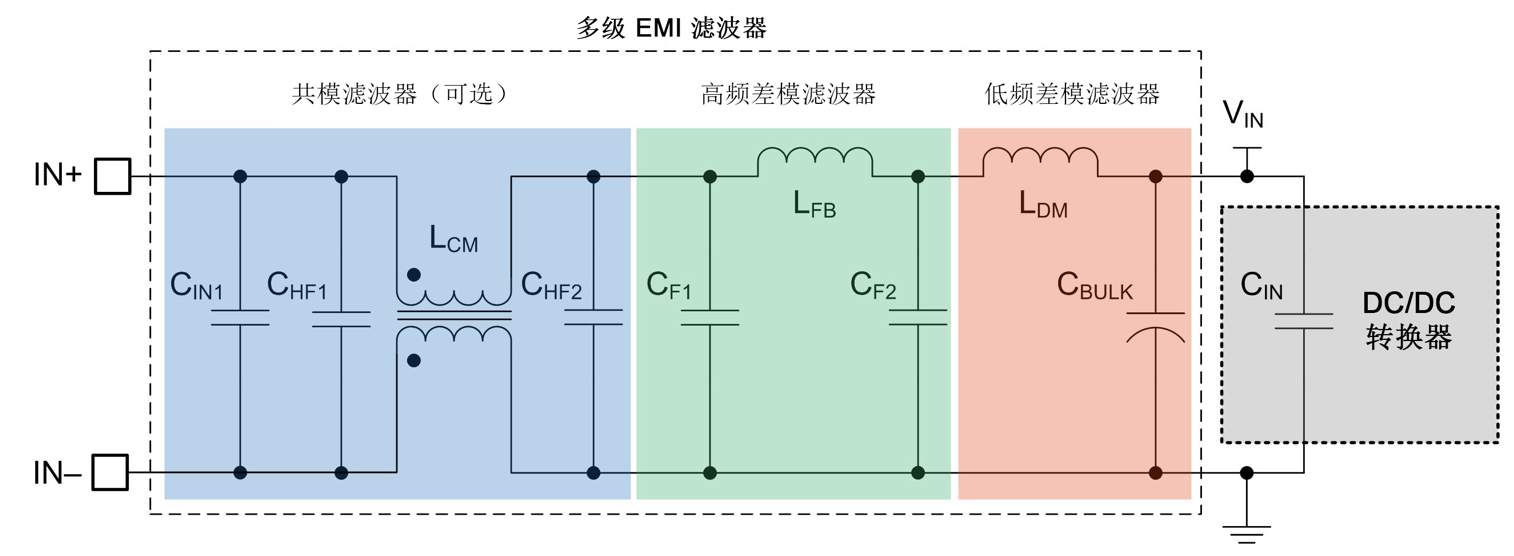

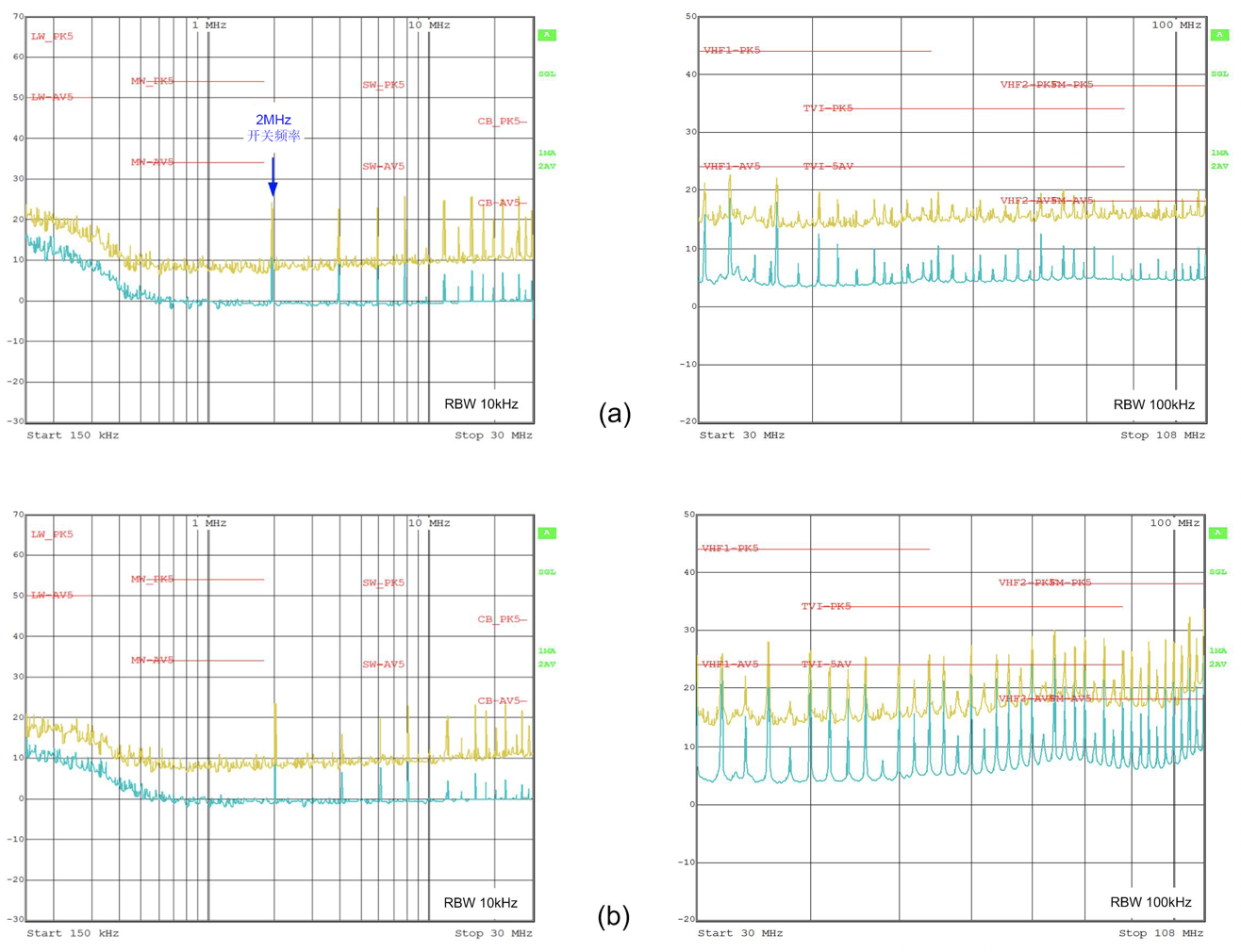

在电路层面，添加自举电阻或RC缓冲电路可以减缓开关边沿，从而降低电压过冲和振铃。 但这需要在效率与EMI性能之间做出权衡。当布局优化达到极限时，引入多级EMI输入滤波器成为必要手段。 滤波器通常包含差模（DM）电感和共模（CM）扼流圈，配合陶瓷电容，针对不同频段的噪声进行衰减。图例展示了使用CM扼流圈前后，传导发射测试结果的显著改善。

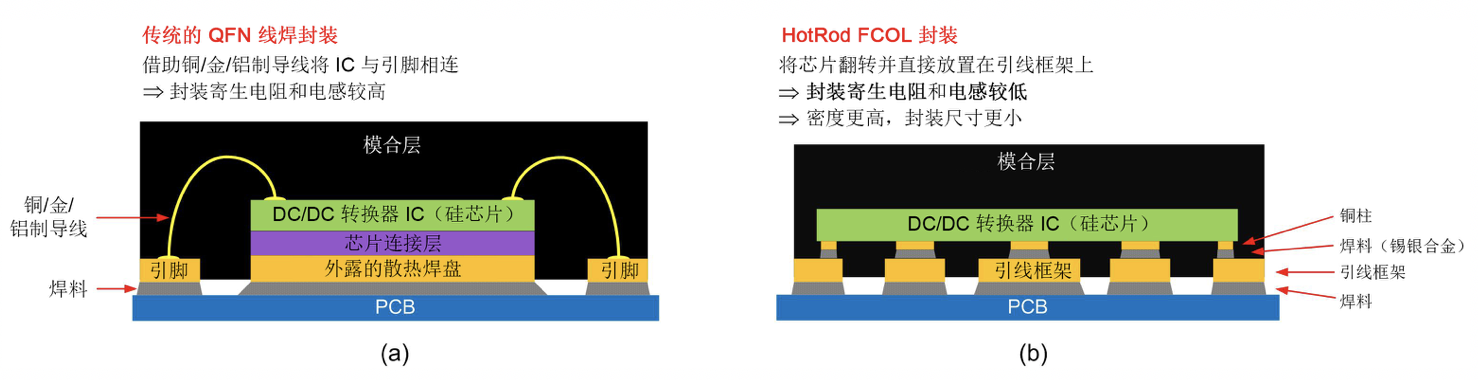

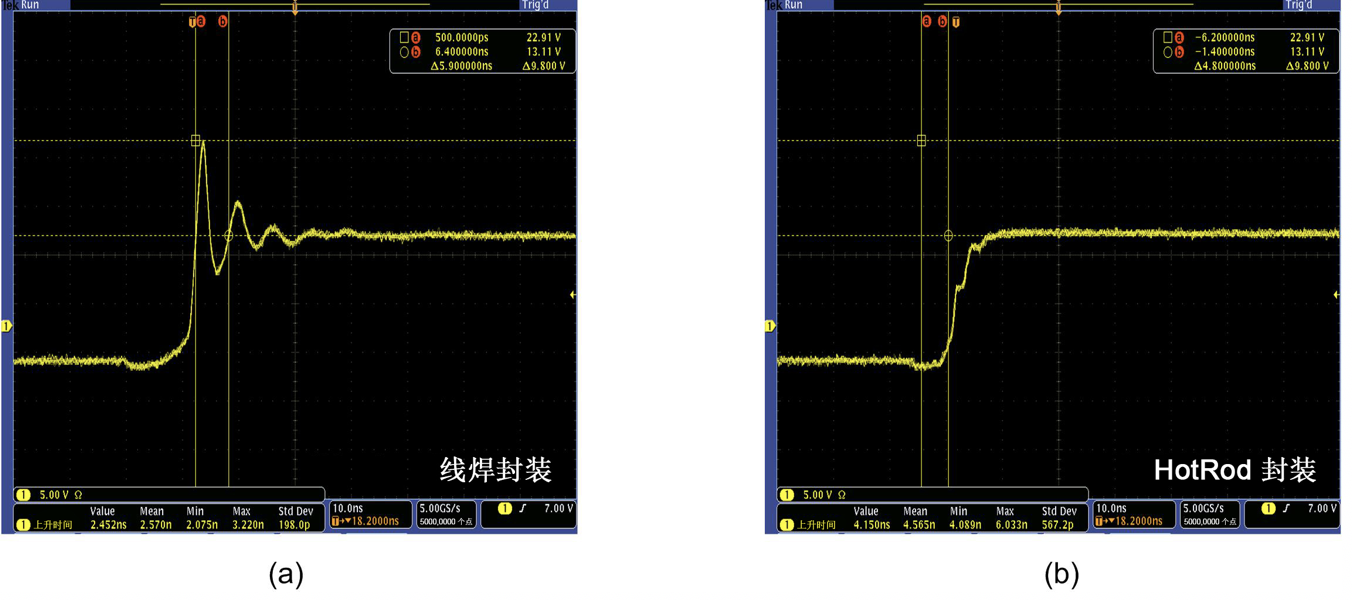

先进的封装技术也为EMI抑制带来了突破。例如，采用倒装芯片（FCOL）等技术的“HotRod”封装，相比传统线焊封装，大幅降低了键合线带来的寄生电感。 这不仅减少了开关节点振铃，提升了效率，也从根本上缓解了高频EMI问题。图例对比清晰地展示了封装改进对电压波形和传导发射的积极影响。

综上所述，应对DC/DC转换器的EMI是一项系统工程，需要从芯片选型、电路设计、PCB布局到滤波器配置进行全链路考量。随着行业对设备电磁兼容性要求日益严格，这些技术已成为产品成功上市的关键。对于系统集成商而言，选择具有优良EMI性能的电源方案，并通过如安华高代理商等正规渠道获取可靠元器件，是确保项目按时推进、降低后期整改风险的重要商业决策。
