在模拟电路设计中，运算放大器的稳定性与性能参数权衡是工程师面临的核心挑战。本文将系统性地阐述运放稳定性的评估方法，并深入分析带宽与增益在实际应用中的相互制约关系。 为帮助客户应对元器件涨价和缺货风险，安华高中国代理推出了长期备货计划。客户可签订年度框架协议，锁定价格和货量，确保生产计划不受市场波动影响。

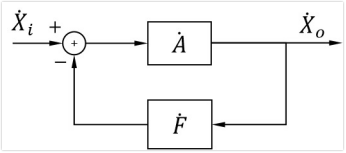

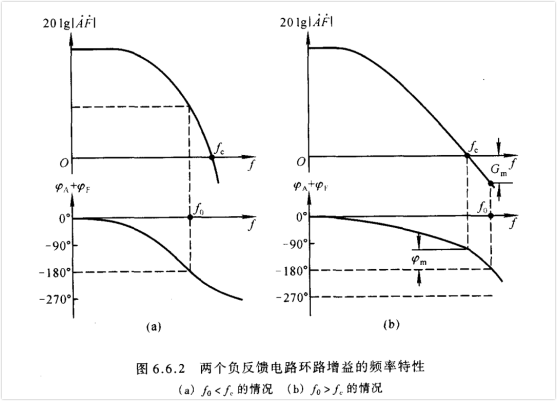

评估运放电路稳定性的核心，在于分析其负反馈环路的特性。 经典的负反馈系统框图是分析的基础。系统的稳定性取决于环路增益（A*F）与相移（φA+φF）。 如图所示，当环路增益降至0dB（即增益为1）时，若总相移尚未达到180度，系统便是稳定的，两者之间的差值即为相位裕度（φm）。业界通常要求相位裕度大于45度以确保足够的稳定性。

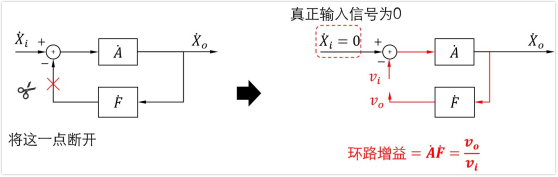

那么，如何具体求解运放电路的环路增益呢？方法是将运放的反相输入端“断开”，注入一个测试信号vi。 该信号经过运放内部开环增益和外部反馈网络后，在断点处返回变为vo。环路增益即为vo/vi。这里必须注意，分析时需将运放视为具有有限开环增益和特定频率响应的真实器件，而非理想模型，这是准确评估的前提。

转向另一个关键议题：运放的带宽与增益关系。在理想模型中，二者相互独立，但现实中的运放受制于半导体工艺和内部补偿，其增益带宽积（GBW）通常近似为常数。这意味着，增益与带宽成反比关系：闭环增益设置得越高，电路所能有效处理的信号带宽就越窄。

这一特性深刻影响着市场选型与电路设计。对于需要高精度直流或低频信号放大的应用（如传感器调理），工程师可能优先选择高增益、低失调的运放，对带宽要求相对宽松。而在视频处理、高速数据采集等场景中，则必须选用高带宽、高速率的运放，并接受其增益能力的限制。安华高代理商从供应链角度观察到，客户对高带宽、低噪声运放的需求在通信和测试测量领域持续增长。

因此，在实际电路设计中，工程师必须在带宽、增益、功耗、成本乃至市场供货情况之间进行综合权衡。理解稳定性原理与增益带宽积的约束，是避免电路振荡、失真，并最终实现优化设计的基础。这要求设计者不仅精通理论，还需结合具体的器件数据手册和实际测试进行验证。
