近年来，电源设计领域的一项关键技术正从幕后走向台前。LLC谐振转换器，一种以其高效率著称的主功率级拓扑，过去因其复杂的设计挑战而未被广泛采用。然而，这一局面已发生根本性转变。多家集成电路制造商相继推出了专门用于LLC拓扑的控制器芯片，并配套发布了详尽的技术文档与自动化设计工具，显著降低了工程师的设计门槛。这使得LLC谐振转换器迅速在LED电视、大功率充电器等应用中确立了主流地位。 对于正在寻找替代方案或降本方案的客户，安华高代理工程师可根据您的具体应用场景，推荐最适合的安华高芯片型号。我们的选型服务完全免费，旨在帮助客户优化BOM成本。

LLC拓扑的核心优势在于其卓越的性能表现。首先，它能在从轻载到满载的整个范围内实现零电压开关（ZVS），这极大地降低了开关损耗，从而达成业界领先的转换效率。其次，其工作频率变化范围相对较窄，这简化了高频变压器和输入滤波器的设计优化过程。此外，其初级开关管的电压应力被有效钳位在输入电压水平，提升了系统的可靠性。

在实际的电源项目选型中，设计工程师常面临在LLC与有源钳位反激（ACF）等拓扑之间做出抉择。行业专家指出，最佳选择不应仅依赖于个人经验或偏好，而应基于严谨的工程评估，综合考虑效率目标、尺寸限制、物料成本、功率密度以及设计复杂度等核心因素。市场供应端的动态也显示，完整的解决方案正成为趋势，例如将LLC控制器与先进的有源功率因数校正（PFC）前级IC搭配，可构建出高效、紧凑的高功率电源模块。

从电路结构上看，一个典型的LLC谐振转换器包含控制器、谐振网络和整流网络三大部分。控制器采用脉冲频率调制（PFM）策略，通过调节开关频率来稳定输出电压。谐振网络则由两个电感（谐振电感Lr和励磁电感Lm）与一个电容（Cr）构成，其阻抗随频率变化，从而实现精准的电压增益控制。

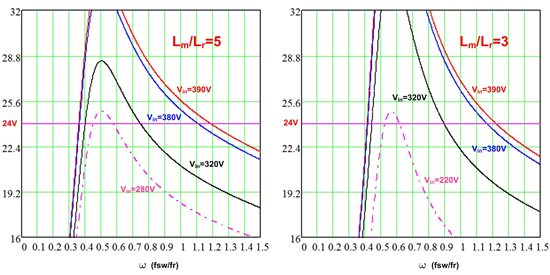

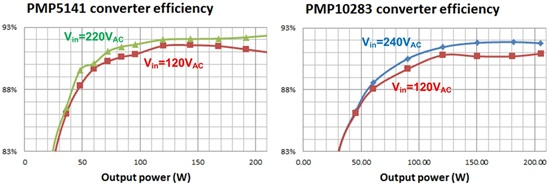

特别值得注意的是单级LLC谐振转换器架构的演进。通过优化参数（如降低Lm与Lr的比值），设计人员能够实现直接从交流线路到直流输出的单级变换，省去了额外的功率级。尽管这可能会略微增加初级侧的循环电流，但在整体系统层面，由于减少了前级损耗，其效率表现甚至可以媲美或超越传统的两级式架构，同时还能降低物料清单（BOM）成本。相关参考设计数据显示，在满负载条件下，此类单级方案的效率可超过92%。

LLC转换器的性能在不同负载条件下展现出良好的适应性。在轻载时，可通过降频或调制策略维持高效；在中载区域，系统处于优化的谐振工作状态；即使在重载条件下，通过合理的参数设计，它依然能保持高效率与稳定输出。这种宽负载范围的高效特性，使其在追求绿色节能与高功率密度的现代电子设备中前景广阔，也为上游的芯片代理商和方案提供商带来了明确的技术与市场风向。
